Series Temporales - Holt Winters: ipc_series

Introducción

En este notebook se va a exponer como llevar a cabo el análisis de una serie temporal mediante un modelo Holt Winters, esto es, un suavizado exponencial triple. Para ello se verá la teoría que sustenta este método y se mostrará un caso práctico con un conjunto de datos real.

dataset

En este cuaderno vamos a analizar el dataset llamado ipc_series.xlsx. Este dataset presenta el IPC Español desde el año 2002 hasta el 2022 con una periodicidad mensual. El objetivo será analizar dicha serie temporal mediante un modelo Holt Winters.

Concretamente en este dataset tenemos las siguientes variables:

IPC: Índice de Precios al consumo.
fecha: Fecha correspondiente.

Descripción del trabajo a realizar

Se pretende ajustar una serie temporal que contiene el IPC de España mediante un modelo Holt Winters.

Visualizar la serie para intuir su tendencia y estacionalidad.
Razonar por qué es factible un modelo Holt-Winters (suavizado exponencial triple).
Dividir la serie en Train/Test para poder evaluar después el modelo.
Ajustar hiperparámetros e interpretar coeficientes.

Análisis Exploratorio (EDA)

EDA viene del Inglés Exploratory Data Analysis y son los pasos relativos en los que se exploran las variables para tener una idea de que forma toma el dataset.

Cargar Librerías

Lo primero de todo vamos a cargar las librerías necesarias para ejecutar el resto del código del trabajo:

# Librerías
library(forecast) # para predecir observaciones futuras
library(ggplot2) # Nice plots
library(readxl) # Para leer excels
library(stats) # Para crear objetos ts

Lectura datos

Ahora cargamos los datos del excel correspondientes a la pestaña “Datos” y vemos si hay algún NA o algún valor igual a 0 en nuestro dataset. Vemos que no han ningún NA (missing value) en el dataset luego no será necesario realizar ninguna técnica para imputar los missing values o borrar observaciones.

data <- read_excel("../../../../files/ipc_series.xlsx", sheet = "Datos")
data$ipc <- data$`Pobl. Total`

sum(is.na(data)) # No missing data

[1] 0

Para tener una noción general que nos permita describir el conjunto con el que vamos a trabajar, podemos extraer su dimensión, el tipo de variables que contiene o qué valores toma cada una.

# Dimensión del conjunto de datos
dim(data)

[1] 252   2

# Tipo de variables que contiene
str(data)

tibble [252 × 2] (S3: tbl_df/tbl/data.frame)
 $ Fecha: POSIXct[1:252], format: "2022-12-01" "2022-11-01" ...
 $ IPC  : num [1:252] 110 110 110 109 110 ...

Suavizado exponencial: Holt Winters

El suavizado exponencial es una técnica usada para analizar y suavizar datos de series temporales. De acuerdo con este método, las observaciones pasadas tienen pesos que disminuyen exponencialmente con el tiempo.

Sea la serie temporal $\{x_t\}$, empezando en $t=0$. Los datos suavizados se representan como: \[ s_0 = x_0 ;\quad s_t = \alpha x_{t} + (1-\alpha)s_{t-1},\quad t>0 \] con $\alpha$ el factor de suavizado $0<\alpha<1$.

Concretamente vamos a tratar los siguientes tipos de suavizado, (centrándonos en el último, Holt Winters)

Suavizado exponencial simple
Suavizado exponencial doble (Holt-Linear)
Suavizado exponencial triple (Holt-Winters)

Mientras que el suavizado exponencial simple se centra en suavizar la serie, el doble también intenta capturar la tendencia y el suavizado exponencial triple va un paso más allá al incorporar también la estacionalidad en los datos. Esto lo hace más adecuado para modelar series temporales con patrones estacionales claros.

Suavizado exponencial simple

La forma más simple de suavizado exponencial se da por la fórmula:

\[ s_0 = x_0 ;\quad s_t = \alpha x_{t} + (1-\alpha)s_{t-1},\quad t>0 \] con $\alpha$ el factor de suavizado $0<\alpha<1$.

En otras palabras, la serie suavizada es un promedio ponderado simple de la observación actual y la observación suavizada anterior.

El término “factor de suavizado” no es del todo preciso, ya que valores más grandes de $\alpha$ reducen el nivel de suavizado, y en el caso límite con $\alpha = 1$ la serie es simplemente la observación actual. Para valores cercanos a uno tiene menos efecto de suavizado y dan mayor peso a cambios recientes en los datos, mientras que para valores más cercanos a cero se tiene un mayor efecto de suavizado y son menos sensibles a cambios recientes.

Diferencia con medias móviles

A diferencia de otros métodos de suavizado, como el medias móviles, esta técnica no requiere que se haga un número mínimo de observaciones antes de que comience a dar la serie suavizada. Sin embargo, en la práctica, un “buen ajuste” no se logrará hasta que se hayan promediado varias muestras juntas; por ejemplo, una señal constante tomará aproximadamente $3/\alpha$ etapas para alcanzar el $95\%$ del valor real.

Esta forma simple de suavizado exponencial también se conoce como Exponentially Weighted Moving Average (EWMA). Técnicamente, también se puede clasificar como un modelo autoregresivo integrado de media móvil (ARIMA) (0,1,1) sin término constante.

Elección del valor de $s_0$

Elegir el valor inicial suavizado es crucial para una predicción precisa.

Normalmente, el valor suavizado inicial $ s_0 $ se inicializa en $ s_0= x_0 $, la primera observación. (En caso de estacionalidad se debe elegir un valor inicial para cada periodo).
Sin embargo, el enfoque previo puede llevar a pronósticos sesgados ya que pondera fuertemente la observación inicial. Para mitigar este problema, se recomienda usar el promedio de las observaciones durante (por ejemplo, 10 o más periodos) ese tiempo como la previsión inicial.
Alternativamente, se pueden usar otros métodos para establecer el valor inicial, pero es importante tener en cuenta que la elección se vuelve más crítica con valores más pequeños del parámetro de suavizado $ $, ya que el pronóstico se vuelve más sensible al valor inicial suavizado.

Optimización (hiperparámeteros)

De esta manera tenemos el siguiente hiperparámetro denominándose : - $\alpha$: factor de suavizado de la serie

Los parámetros desconocidos y los valores iniciales para cualquier método de suavizado exponencial pueden estimarse minimizando la suma de errores al cuadrado (SSE). Los errores se especifican como $e_t=y_t-\hat{y}_{t\mid t-1}$ y lo que se busca es minimizar $SSE=\sum e_t^2$.

A diferencia del caso de regresión (donde tenemos fórmulas para calcular directamente los coeficientes de regresión que minimizan el SSE), esto implica un problema de minimización no lineal y necesitamos utilizar una herramienta de optimización para realizarlo.”

Comparación con Medias Móviles

Ambos tienen aproximadamente la misma distribución de error de pronóstico cuando $\alpha = 2/(k + 1)$.
Difieren en que el suavizado exponencial tiene en cuenta todos las observaciones pasados, mientras que las ** medias móviles** solo tiene en cuenta k observaciones pasadas.
Computacionalmente hablando, también difieren en que el método de medias móviles requiere que se conserven las últimas $k$ observaciones de datos, mientras que el suavizado exponencial solo necesita conservar el valor suavizado para el $t$ más reciente.

Suavizado exponencial doble (Holt linear)

El suavizado exponencial simple no funciona bien cuando hay una tendencia en los datos.
En esos casos se usa el “suavizado exponencial doble” o “suavizado exponencial de segundo orden”, que es la aplicación recursiva de un filtro exponencial dos veces.
La idea básica es introducir un término para tener en cuenta la posibilidad de que una serie muestre alguna forma de tendencia. Esta componente se actualiza mediante suavizado exponencial.

No se expondrán las fórmulas por simplicidad pero adicionalmente hay que ajustar otro hiperparámetro $\beta$. De esta manera tenemos los siguientes hiperparámetros principales denominándose :

- $\alpha$: factor de suavizado de la serie
- $\beta$: factor de suavizado de tendencia
- $\gamma$: factor de suavizado de tendencia

Suavizado exponencial triple (Holt-Winters)

El suavizado exponencial triple aplica el suavizado exponencial tres veces. Fue sugerido por primera vez por el estudiante de Holt, Peter Winters, en 1960 después de leer un libro de procesamiento de señales de la década de 1940 sobre suavizado exponencial. Además de suavizar la serie y la tendencia, también considera la estacionalidad en los datos. (el suavizado doble no considera directamente la estacionalidad en los datos.)

De esta manera tenemos los siguientes hiperparámetros principales denominándose:

- $\alpha$: factor de suavizado de la serie
- $\beta$: factor de suavizado de tendencia
- $\gamma$: modelado de la estacionalidad

Destacar que hay diferentes tipos de estacionalidad: multiplicativa y aditiva en la naturaleza, al igual que la suma y la multiplicación son operaciones básicas en matemáticas.

Si cada mes de diciembre vendemos 10,000 apartamentos más que en noviembre, la estacionalidad es de naturaleza aditiva. -Sin embargo, si vendemos un 10% más de apartamentos en los meses de verano que en los meses de invierno, la estacionalidad es de naturaleza multiplicativa. La estacionalidad multiplicativa puede representarse como un factor constante, no como una cantidad absoluta.

Vamos a cargar los datos en un objeto adecuado para su análisis.

# Convertir el vector en una serie temporal
# IPC
serie_ipc <- ts(rev(data$IPC), start = 2002, frequency = 12)

# creamos train/test partición
data.train <- window(serie_ipc, end = c(2022, 5))
data.test <- window(serie_ipc, start = c(2022, 6))

# resumen numérico
summary(data.train)

   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
  69.53   81.68   91.64   88.65   94.67  108.26

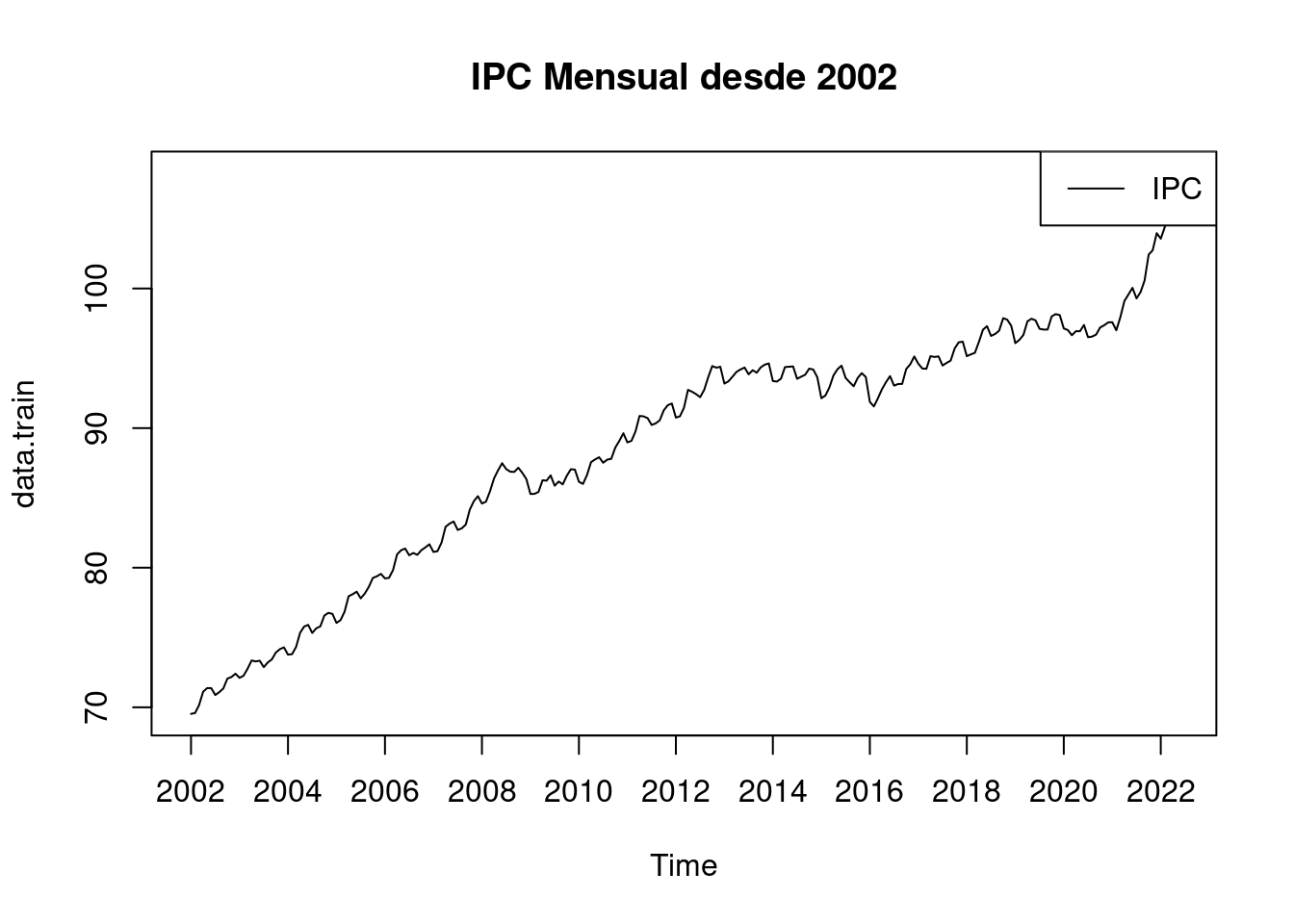

# Visualizamos la serie
plot(data.train, main = "IPC Mensual desde 2002", xaxt = "n")
axis(1, at = seq(2002, 2022, 2)) # X-axis mostrar cada 2 años
legend("topright", legend = c("IPC"), col = "black", lty = 1)

A primera vista ya se parece ver que la serie tiene una componente estacional puesto que hay picos de alta frecuencia dentro del año. Además se observa una tendencia creciente a lo largo de los años. Es por ello que el método de Holt-Winters parece adecuado. Por la misma razón se ve desaconsejable usar un suavizado exponencial simple o doble.

Es por ello que ejecutamos el modelo inicial, dejando al algoritmo que busque los valores óptimos de los hiperparámetros.

# Modelo inicial
mod1 <- HoltWinters(data.train, seasonal = "additive")

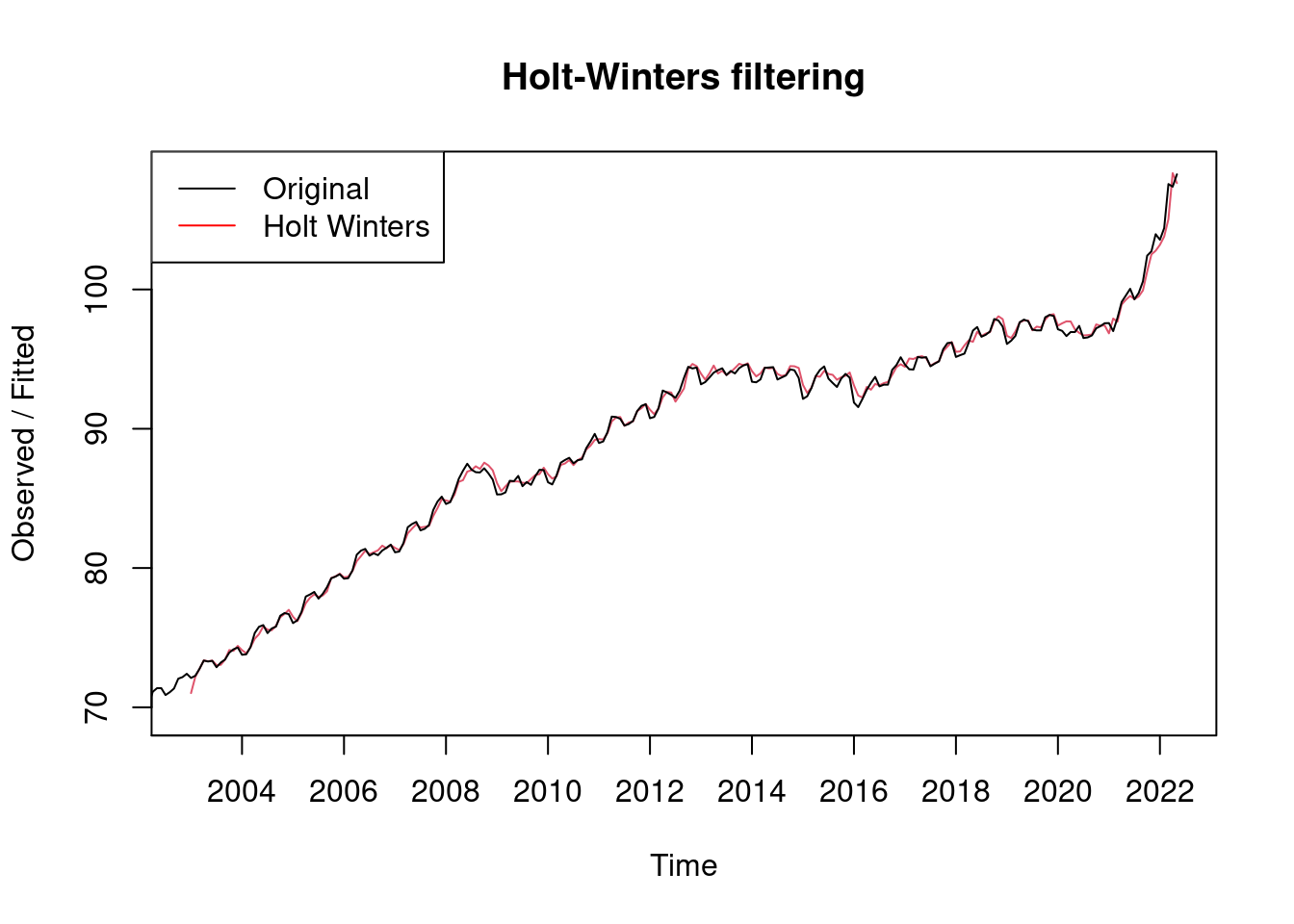

# Visualizamos serie y serie ajustada por modelo
plot(mod1, xaxt = "n")
legend("topleft", legend = c("Original", "Holt Winters"), col = c("black", "red"), lty = 1)
# X-axis mostrar cada 2 años
axis(1, at = seq(2002, 2022, 2))

Se puede observar que R a través del comando HoltWinters crea una gráfica en color rojo, en donde se crean una nueva serie de datos que en teoría están muy cerca de los datos originales que son los de color negro. Es por ello que a priori el ajuste parece bueno. No obstante, se deben hacer las comprobaciones pertinentes.

mod1

Holt-Winters exponential smoothing with trend and additive seasonal component.

Call:
HoltWinters(x = data.train, seasonal = "additive")

Smoothing parameters:
 alpha: 0.9202496
 beta : 0
 gamma: 1

Coefficients:
            [,1]
a   107.58862581
b     0.17636990
s1    0.45001723
s2   -0.47002699
s3   -0.42936406
s4   -0.36791923
s5    0.26136317
s6    0.19257420
s7    0.15378749
s8   -0.75635429
s9   -0.65763546
s10   0.01238167
s11   0.53936455
s12   0.67337419

Esta salida corresponde a un modelo de suavizado exponencial de Holt-Winters con tendencia y componente estacional aditiva.

Parámetros de Suavizado:
- alpha: El parámetro de suavizado para la nivel base es aproximadamente 0.920. Indica cuánto peso se le da a las observaciones más recientes para calcular el nivel base.
- beta: El parámetro de suavizado para la tendencia es 0, lo que sugiere que no se está considerando el suavizado para la tendencia en este modelo.
- gamma: El parámetro de suavizado para la componente estacional es 1, lo que indica un fuerte énfasis en la suavización de la componente estacional.
Coeficientes:
- a: El nivel base es aproximadamente 107. Representa el valor promedio de la serie temporal.
- b: La pendiente de la tendencia es alrededor de 0.176. Indica la tasa de cambio en la serie temporal.
- s1 a s12: Estos coeficientes representan los efectos estacionales para cada uno de los 12 meses del año. Los valores negativos indican una contribución negativa a la estacionalidad, mientras que los valores positivos indican una contribución positiva. Por ejemplo, los coeficientes positivos para s5, s6 y s7 sugieren un aumento estacional durante esos meses.

mod1 <- HoltWinters(data.train)
mod1

Holt-Winters exponential smoothing with trend and additive seasonal component.

Call:
HoltWinters(x = data.train)

Smoothing parameters:
 alpha: 0.9202496
 beta : 0
 gamma: 1

Coefficients:
            [,1]
a   107.58862581
b     0.17636990
s1    0.45001723
s2   -0.47002699
s3   -0.42936406
s4   -0.36791923
s5    0.26136317
s6    0.19257420
s7    0.15378749
s8   -0.75635429
s9   -0.65763546
s10   0.01238167
s11   0.53936455
s12   0.67337419

checkresiduals(mod1)


    Ljung-Box test

data:  Residuals from HoltWinters
Q* = 80.599, df = 24, p-value = 4.882e-08

Model df: 0.   Total lags used: 24

RESIDUOS

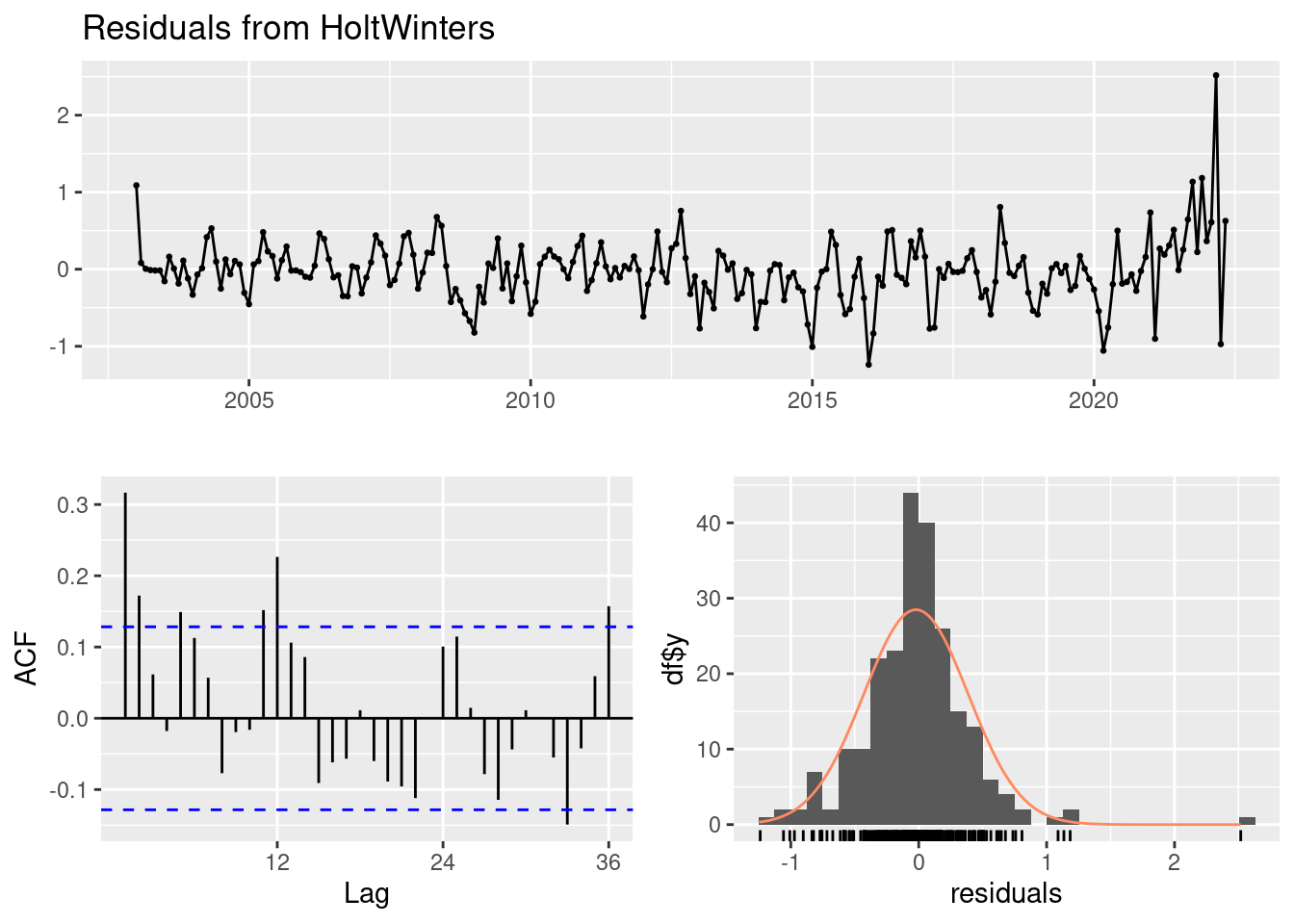

Veamos que tal ha ajustado el modelo la serie (examinando los residuos):

checkresiduals(mod1)


    Ljung-Box test

data:  Residuals from HoltWinters
Q* = 80.599, df = 24, p-value = 4.882e-08

Model df: 0.   Total lags used: 24

El Ljung-Box test tiene un p_val<0.05 luego no podemos aceptar H0 y asumir que los errores son independientes.
Gráfico Residuos vs. Índice: Este gráfico muestra los residuos en función del índice de las observaciones. Idealmente, los residuos deberían estar dispersos alrededor de cero sin ningún patrón discernible (parece que si lo están).
Gráfico Autocorrelación de Residuos: muestra la autocorrelación de los residuos a diferentes rezagos. Se espera que los residuos no estén correlacionados entre sí, lo que se reflejaría en que los puntos estén dentro de las bandas de confianza. Sin embargo hay varios fuera, lo que puede dejar evidencia de que no es un ajuste perfecto.
Histograma de Residuos: Muestra la distribución de los residuos. Si los residuos se distribuyen normalmente alrededor de cero, el histograma debería parecerse a una distribución normal. (parece que si, aunque con una cola larga a la derecha.)

Predicción Adicionalmente, se va a llevar a cabo una predicción sobre las observaciones sustraídas y se va a comparar con los valores reales a ver que efectividad tiene. Concretamente se va a hacer para los 7 meses posteriores. Comentar que cuanto más grande sea el test data, peor serán las métricas de la predicción, puesto que es muy difícil predecir en un periodo alejado del tiempo.

Vamos a mostrar ahora:

ME: Mean Error
RMSE: Root Mean Squared Error
MAE**: Mean Absolute Error
MPE: Mean Percentage Error
MAPE: Mean Absolute Percentage Error
MASE: Mean Absolute Scaled Error
ACF1: Autocorrelation of errors at lag 1.

# Predecir los 7 meses siguientes
data.f1 <- forecast(mod1, h = 7)

# check accuracy
accuracy(data.f1, data.test)

                     ME      RMSE       MAE         MPE      MAPE      MASE
Training set -0.0214423 0.4083824 0.2833955 -0.02429721 0.3111074 0.1516601
Test set      1.6665472 1.7960457 1.6665472  1.51514215 1.5151421 0.8918588
                  ACF1 Theil's U
Training set 0.3166536        NA
Test set     0.6527073  4.457464

En el conjunto de datos de test vemos que el MPE y el MAPE muestran alrededor de un 1.5% lo cual es buen indicador. Podemos repetir el estudio con ARIMA para ver si obtenemos cosas coherentes, ya que hemos visto que algunas hipótesis de los residuos no se cumplían en este modelo.

NOTA IMPORTANTE: No siempre es importante que la serie prediga bien los valores. Por ejemplo, una empresa dedicada a la compra de petróleo en crudo puede estar más interesada en saber si la tendencia los meses siguientes será decreciente/creciente, para saber si la actualidad es buen momento para comprar petróleo. Es por ello que los análisis se centran más en contrastes de hipótesis.

Hyperparameter tunning

Aunque en este notebook en la función Holt.Wintersse han dejado los parámetros alpha, betay gamma autoajustarse, un enfoque alternativo podría ser establecer una rejilla de valores creando diferentes modelos con diferentes valores y comparando el MPE y el MAPE para ver que modelo tiene mejores métricas. Se tomarían como adecuados los parámetros del modelo con mejores métricas.

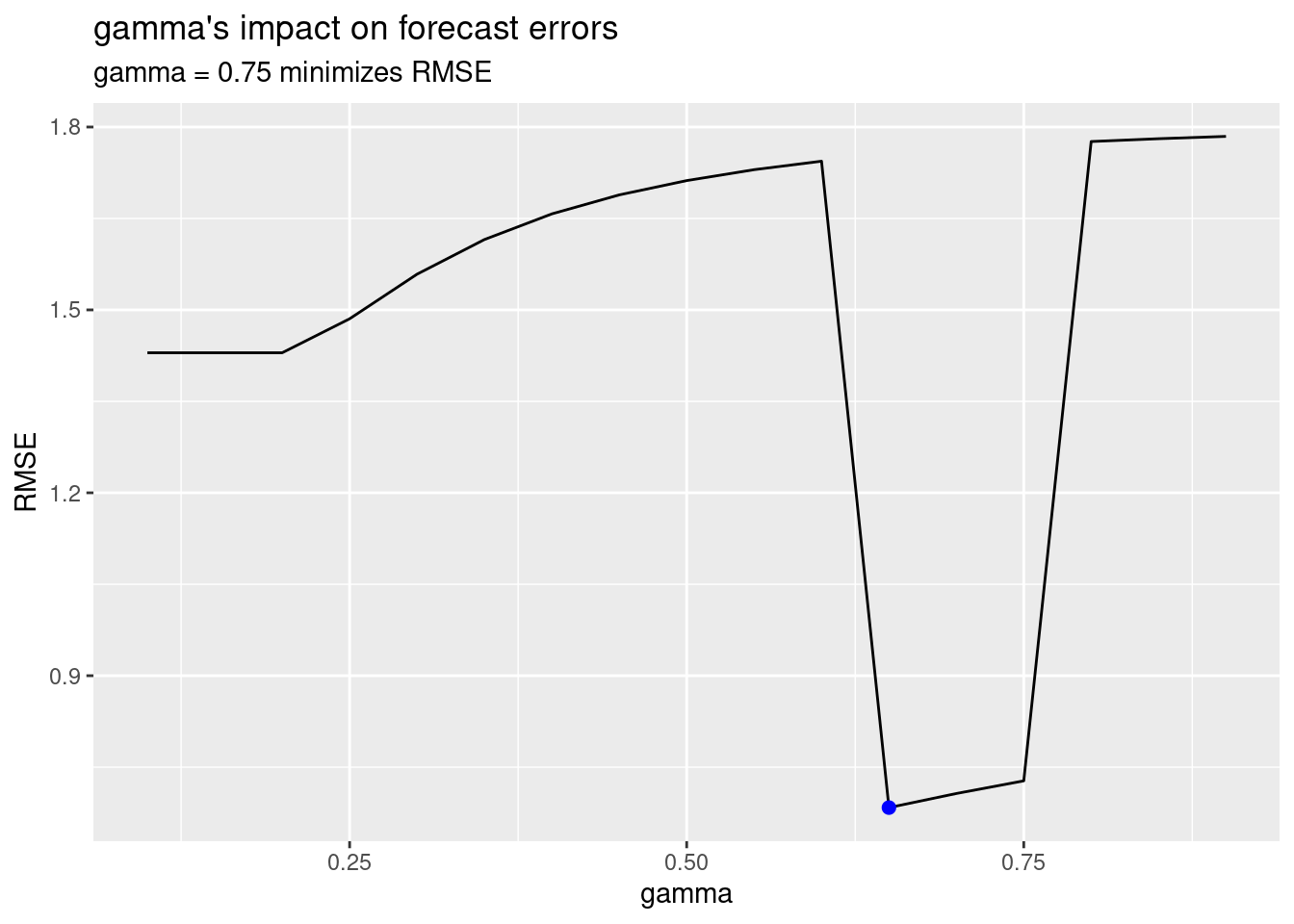

Veamos un ejemplo, vamos a buscar el gamma óptimo.

# Rejilla de gammas
gamma <- seq(0.1, 0.9, 0.05)

# Inicializamos
RMSE <- NA


# Bucle que analiza los modelos con todos los gammas propuestos (autoajustando el resto de hiperparámetros)
for (i in seq_along(gamma)) {
  mod1.bucle <- HoltWinters(data.train, gamma = gamma[i], seasonal = "additive")

  future <- forecast(mod1.bucle, h = 5)
  RMSE[i] <- accuracy(future, data.test)[2, 4]
}

# Copiamos el RMSE de todos
error <- data.frame(gamma, RMSE)

# Buscamos el mínimo
minimum <- error[which(error$RMSE == min(error$RMSE)), ]

ggplot(error, aes(gamma, RMSE)) +
  geom_line() +
  geom_point(data = minimum, color = "blue", size = 2) +
  ggtitle("gamma's impact on forecast errors",
    subtitle = "gamma = 0.75 minimizes RMSE"
  )

Si actualizamos nuestro modelo con este parámetro “óptimo” de gamma, observamos que reducimos nuestro MAPE baja 1.02%. Esto representa una mejora pequeña, pero a menudo las mejoras pequeñas pueden tener grandes implicaciones comerciales. Sin embargo como veremos a continuación el análisis de los residuos no es tan bueno como nos gustaría.

Veamos concretamente las métricas:

mod1.bucle <- HoltWinters(data.train, gamma = 0.65, seasonal = "additive")
future <- forecast(mod1.bucle, h = 5)
accuracy(future, data.test)

                    ME      RMSE       MAE        MPE      MAPE      MASE
Training set 0.0188261 0.4041728 0.2919254 0.01730844 0.3217349 0.1562249
Test set     0.7536863 1.2846364 1.1303475 0.68364023 1.0265511 0.6049096
                  ACF1 Theil's U
Training set 0.2347026        NA
Test set     0.4193531  2.492672

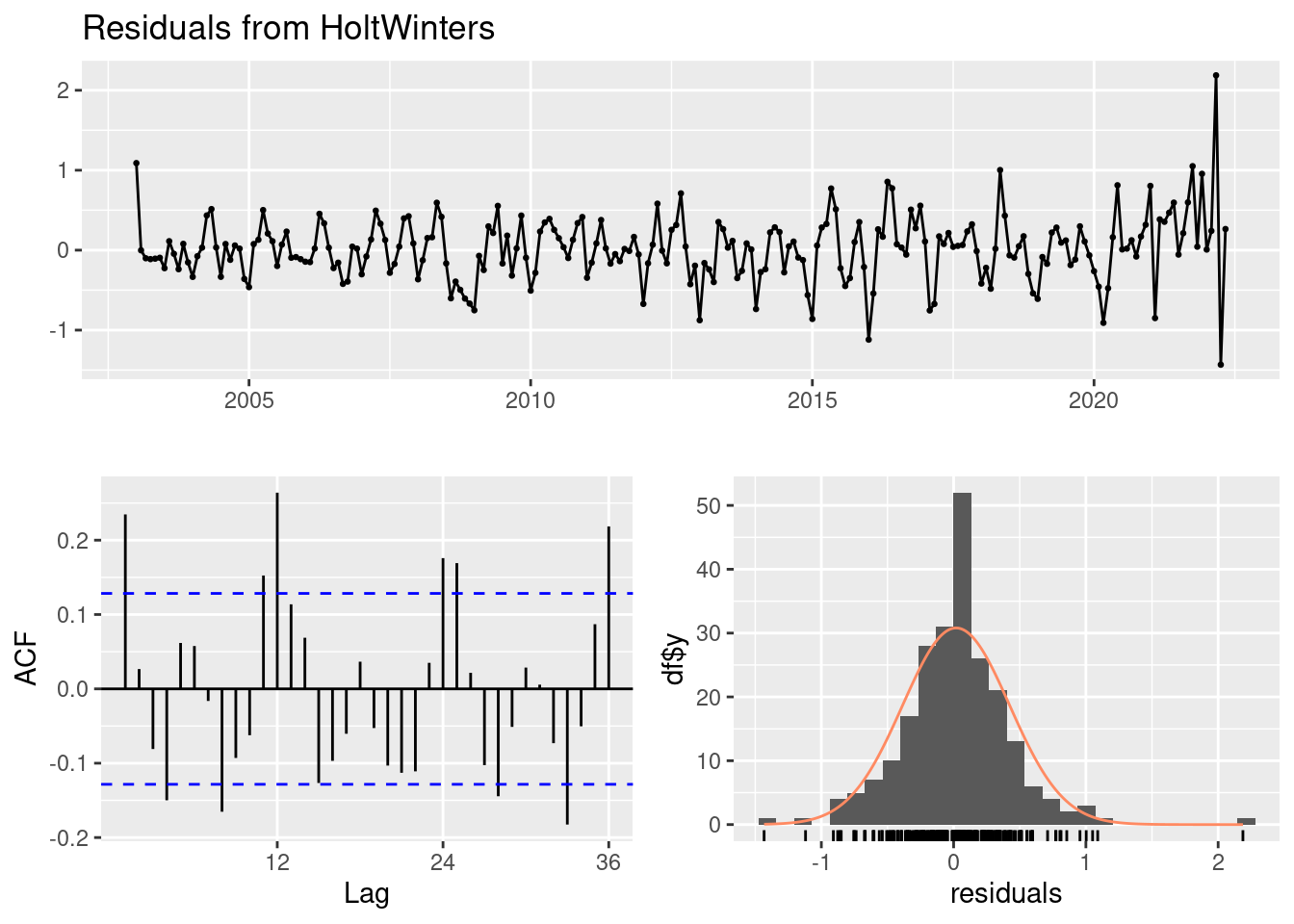

checkresiduals(mod1.bucle)


    Ljung-Box test

data:  Residuals from HoltWinters
Q* = 85.006, df = 24, p-value = 9.512e-09

Model df: 0.   Total lags used: 24

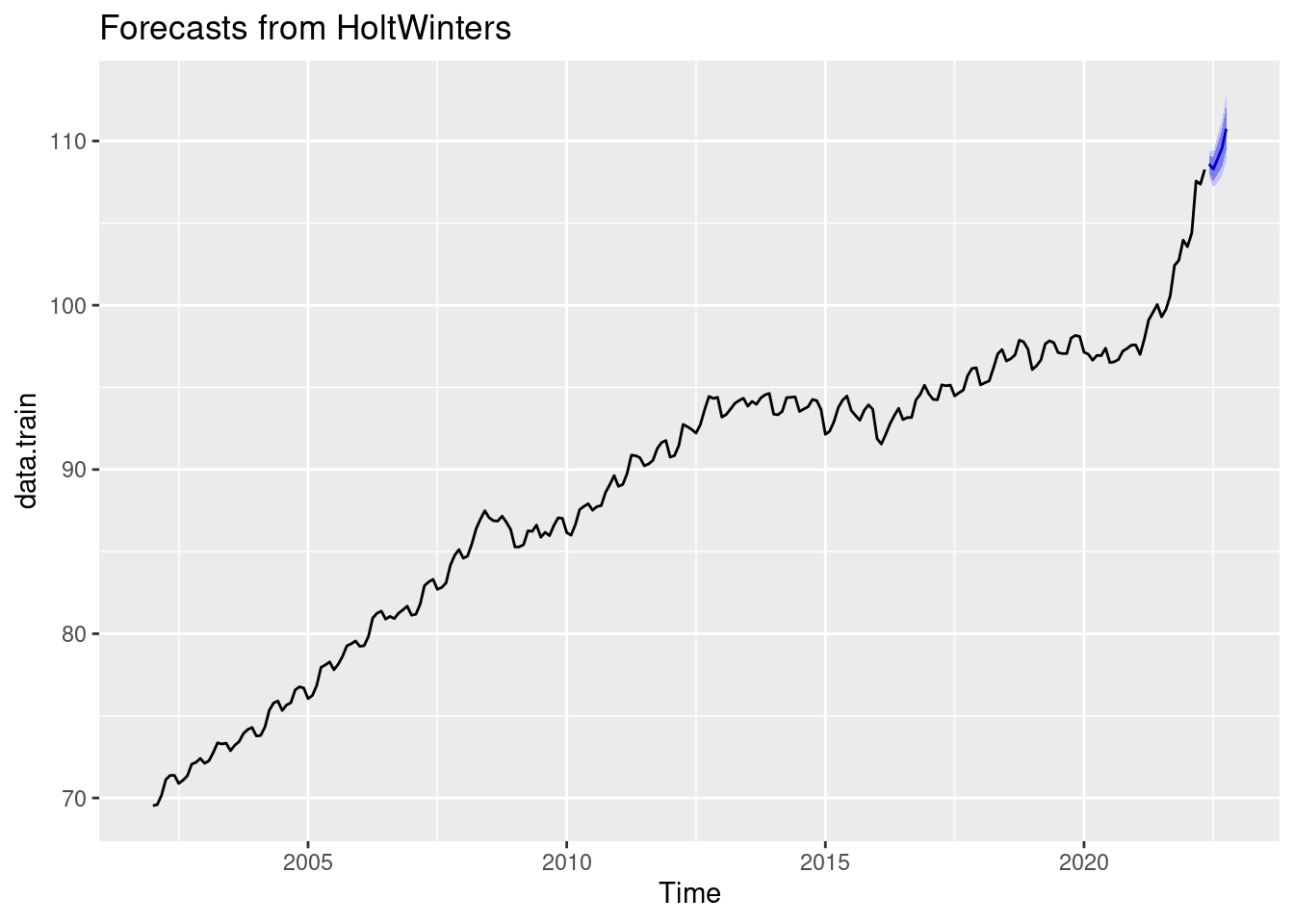

Vamos a graficarlo a ver que las predicciones futuras:

autoplot(future)

Conclusión

En este notebook se ha explorado como llevar a cabo un Análisis de una serie temporal mediante un modelo de Holt Winters, las hipótesis que debe cumplir el ajuste para considerarlo como bueno y los aspectos a tener en cuenta durante el proceso de modelización. Además se ha puesto en evidencia como no siempre es posible satisfacer todas necesidades del modelo.
